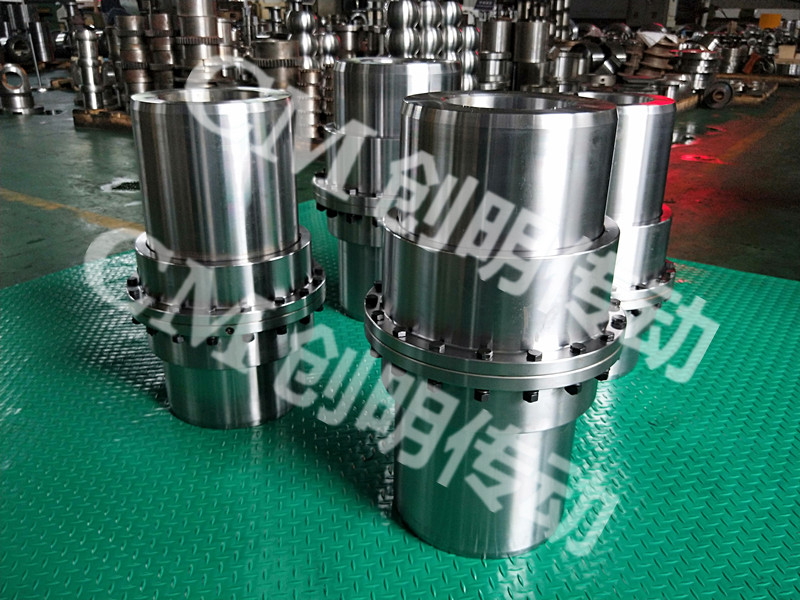

在聯接減速機與軋輥時,既要保證軋制時有較高的承載能力,又要保證在調輥時有較大的軸間偏斜角,一般選用鼓形齒式聯軸器。與傳統的直齒式聯軸器比較,鼓形齒式聯軸器的外齒為中心在齒輪軸線上的球面,齒側間隙較大,可以有更大的軸角補償,改善了齒的接觸條件,提高了傳遞轉矩的能力,具有使用壽命長,安裝方便、噪音低等優點。
因此常被用于高溫、高速旋轉環境的自動限矩及變速機構。現在,這種可傳遞大扭矩的新型力量型鼓形齒式聯軸器已成為軋機主傳動系統中較理想的聯軸器,正在逐步取代直齒式聯軸器。但是,如何進一步改善鼓形聯軸器齒的接觸條件,提高傳遞轉矩的能力,延長其使用壽命仍是設計師十分關心的問題。本次計算分析,應用MSC.MARC非線性有限元分析軟件對我公司設計生產的三段弧新齒形鼓形齒聯軸器進行了非線性有限元靜力分析研究,其目的在于深入地了解這種低轉速鼓形齒聯軸器的結構力學特性和可能的設計工況下的接觸狀態及應力分布規律,以提高其齒對接觸率和鼓形齒聯軸器承載能力,延長其使用壽命。

疊片式聯軸器是一種通過一組或幾組彈性不銹鋼片來傳遞扭矩的裝置。輸入輸出軸間的相對位移由疊片材料的撓性吸收。由于它具有高度的可靠性、長壽命、無需潤滑、無需維護、噪音低、具有失效保護性,能保持不變的低不平衡量,能在較惡劣的環境下運行等一系列優點,從而廣泛應用于各種大型高速機械負載裝置的動力傳遞聯軸器裝配不對中是引起旋轉機械中異常振動的主要原因之一。
將一種使用在大型風機上的長距離疊片聯軸器做為研究對象,將聯軸器及電機視作一個電機—轉子系統,建立了不對中引起的電機—聯軸器扭矩力學模型。不對中引發的振動頻率為電機基頻的偶數倍,當系統固有頻率接近或達到電機基頻的偶數倍時,將發生共振,使不對中引發的振動放大成為系統的主振源。因此應避免系統固有頻率為電機基頻的偶數倍高速旋轉機械間的正確連接問題一直受到廣泛的注意,各種因素引起的軸系個連接部分的相對位移要求采用撓性聯軸器加以補償。
